Descripción de producto

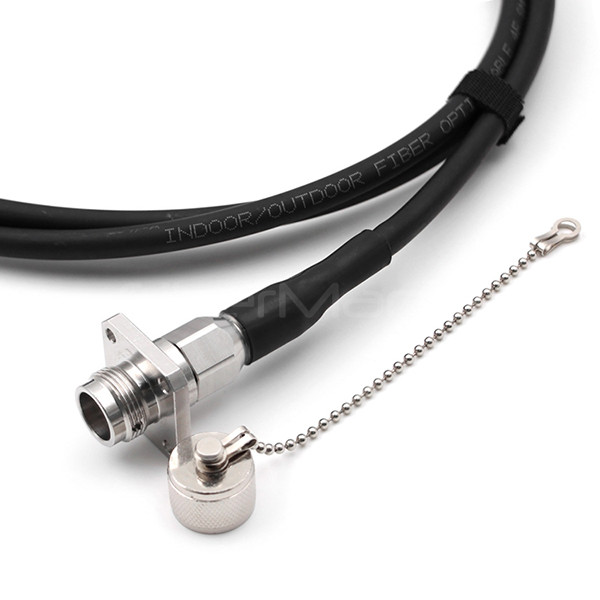

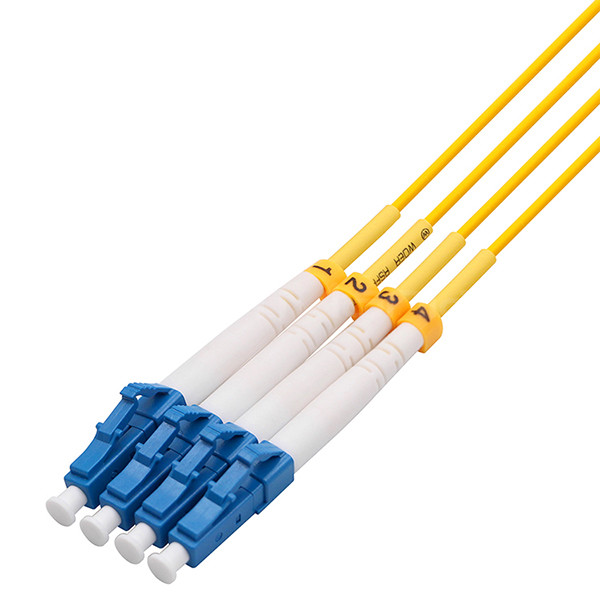

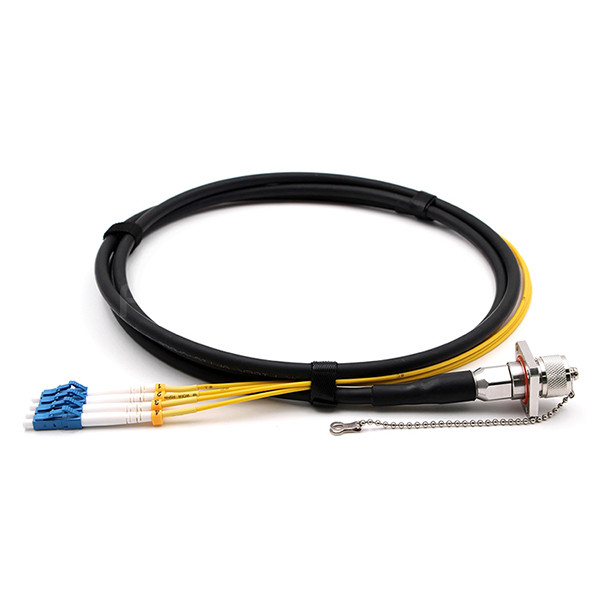

Socket ODC exterior para LC UPC 4 núcleos 9/125 OS2 G657A1 chaqueta de TPU 4.8mm
Socket ODC exterior a LC/UPC 4 Cores 9/125 OS2 TPU Jacket es un cable de parche de fibra óptica exterior.con un contenido de fibras ópticas superior o igual a 10%,, cada uno con un diámetro del núcleo de 9/125, y una cubierta exterior hecha de material OS2, utilizando TPU (poliuretano termoplástico) como cubierta exterior.Este tipo de saltador se utiliza comúnmente en los sistemas de comunicación de fibra óptica para conectar diferentes dispositivos de fibra óptica y proporcionar una transmisión de señal estableLos saltadores de fibra óptica tienen una amplia gama de aplicaciones en el campo de la comunicación, especialmente en situaciones que requieren un ancho de banda alto y una transmisión a larga distancia.Pueden garantizar una transmisión de señal estable., reducen la atenuación y la interferencia de la señal, y son componentes indispensables en las redes de comunicación modernas.
Características
1.Fácil conexión a adaptadores endurecidos en terminales o cierres
2. Reducir la soldadura, y conectar directamente para lograr la interconexión
3Protección contra agua y polvo IP67
4Amplio rango de temperatura de funcionamiento para la planta exterior -40°C/70°C
5. Compatible con una amplia gama de cables OD de 4,8-7 mm
6. Compatible con ODVA
7Datos de tracción: entre la unión y el cable de fibra ≥ 180N
8. Retardo de inflamación de la cáscara exterior: UL 94V-0
9- Cumple con la ley RoHS.
Aplicación
1.Aplicaciones en interiores y exteriores
2Conexión de equipos de comunicación al aire libre y militares.
3Campo de petróleo, conexión de comunicación de la mina.
4Estación base de transmisión inalámbrica.
5- El sensor de fibra óptica.
6- Sistema de vigilancia de video.
7Control de señales ferroviarias.
Parámetros de las fibras
|
- No, no es así.
|
Las partidas
|
Unidad
|
Valor
|
|
1
|
Diámetro del núcleo
|
¿ Qué es eso?
|
9/125: G652D, G657A1, G657A2
62.5/125: OM1: 62.5
50/125: OM2, OM3, OM4, OM5
|
|
2
|
Diámetro del revestimiento
|
¿ Qué es eso?
|
125 ± 10
|
|
3
|
No circularidad del centro
|
%
|
≤ 6 años0
|
|
4
|
Revestimiento no circular
|
%
|
≤ 2 años0
|
|
5
|
Concentricidad del revestimiento del núcleo
|
¿ Qué es eso?
|
≤ 10
|
|
6
|
Diámetro del revestimiento
|
¿ Qué es eso?
|
245 ± 10
|
|
7
|
Concentricidad de revestimiento-revestimiento
|
¿ Qué es eso?
|
≤ 12 años5
|
|
8
|
El valor de las emisiones de CO2 se calculará en función de las emisiones de CO2 de los vehículos.
|
850 nm
|
No se aplican los requisitos siguientes:
|
3.0
|
|
1300 nm
|
No se aplican los requisitos siguientes:
|
1.0
|
|
1310 nm
|
No se aplican los requisitos siguientes:
|
0.35
|
|
1550 nm
|
No se aplican los requisitos siguientes:
|
0.22
|
Parámetros del cable
|
Las partidas
|
Valor
|
|
Número de fibras
|
2 o 4
|
|
El buffer
|
Diámetro
|
0.85 mm ± 0,05 mm
|
|
El material
|
LSZH
|
|
Cable Simpelx
|
Diámetro
|
2.0 mm ± 0,1 mm
|
|
El material
|
LSZH
|
|
El relleno
|
Diámetro
|
2.0 mm ± 0,1 mm
|
|
El material
|
LSZH
|
|
Miembro de la fuerza
|
Las demás
|
|
El chaqueta
|
El material
|
LSZH
|
|
El color
|
Negro
|
|
Peso del cable
|
Es una aproximación.
|
47 kg/km
|
Características mecánicas y ambientales
|
Las partidas
|
Unidos
|
Valor
|
|
Tensile (a largo plazo)
|
No
|
200
|
|
Tensile (a corto plazo)
|
No
|
400
|
|
Aplastamiento (a largo plazo)
|
N/10 cm
|
1100
|
|
Crumbar (a corto plazo)
|
N/10 cm
|
2200
|
|
Radius de curvatura (dinámico)
|
En el caso de los
|
20D
|
|
Radius de curvatura (estático)
|
En el caso de los
|
10D
|
|
Temperatura de la instalación
|
oC
|
-20 ~ +60
|
|
Temperatura de funcionamiento
|
oC
|
-30 ~ + 70
|
|
Temperatura de almacenamiento
|
oC
|
-30 ~ + 70
|
Especificación
| Tipo de cara de extremo |
UPC |
| Tipo de fibra |
G657A1 y sus derivados |
| Diámetro del cable |
5.0 mm |
| Pérdida de inserción |
≤ 0,3 dB |
| Pérdida de rendimiento |
≥ 50 dB |
| Atenuación a 1310 nm |
0.36 dB/km |
| Atenuación a 1550 nm |
0.22 dB/km |
| Resistencia a la tracción |
200/400N (a largo/corto plazo) |
| Resistencia al aplastamiento |
Las condiciones de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de la energía. |
| Temperatura de trabajo |
-40 ~ +70oC
|
| Temperatura de almacenamiento |
-40 ~ +70oC |
| Temperatura de funcionamiento |
-10 ~ +50oC |
| Duración |
Personalizado |
Preguntas frecuentes
P1: ¿Cuál es la garantía del cable de parche de fibra de FiberMania?
R: FiberMania garantiza que todos los cables de parche de fibra suministrados están libres de defectos de material y mano de obra durante un período de cinco (5) años a partir de la fecha de suministro.Todos los cables de fibra óptica a granel están perfilados UL y cada cable está 100% probado.
P2: ¿Es posible personalizar la información de nuestra marca en su cable de fibra?
R: Sí, podemos imprimir su nombre de marca en nuestra chaqueta de cable y se solicita una longitud total de cable de 1KM.
P3: ¿Puede hacer una prueba de interferómetro 3D?
R: Sí, hacemos la prueba 3D según la solicitud de nuestro cliente, podemos tener una tasa de aprobación superior al 90% e incluso al 100% si es necesario.
P4: ¿Cuál es su MOQ de sus productos?
R: Solo tenemos MOQ para algunos pedidos especiales de cable personalizados, solicitamos 1 km como la longitud total del cable a granel, puede considerar almacenar el cable a granel con nosotros para su producción de pedido urgente.
P5: ¿Están disponibles muestras gratuitas de usted?
R: Sí, siempre estamos encantados de ofrecer las muestras gratuitas para todos los proyectos de nuestros clientes siempre que el costo total sea inferior a 50 dólares estadounidenses.
P6: ¿Acepta pedidos OEM y ODM?
R: Absolutamente sí, hemos estado haciendo servicios OEM desde que empezamos en este negocio, y para cada diseño de etiqueta, impresión, bolsa y cartón, siempre lo tratamos en serio y lo hacemos bien.Nuestros ingenieros pueden ayudarle con su diseño actual e incluso puede abrir la nueva herramienta para su proyecto específico.
