Descripción de producto

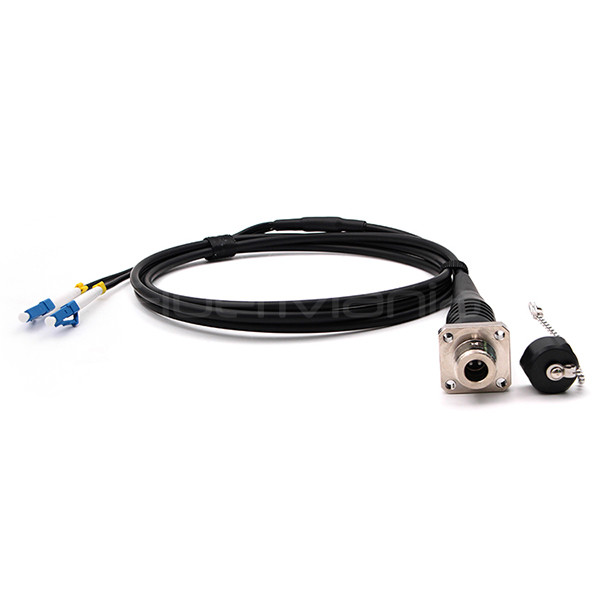

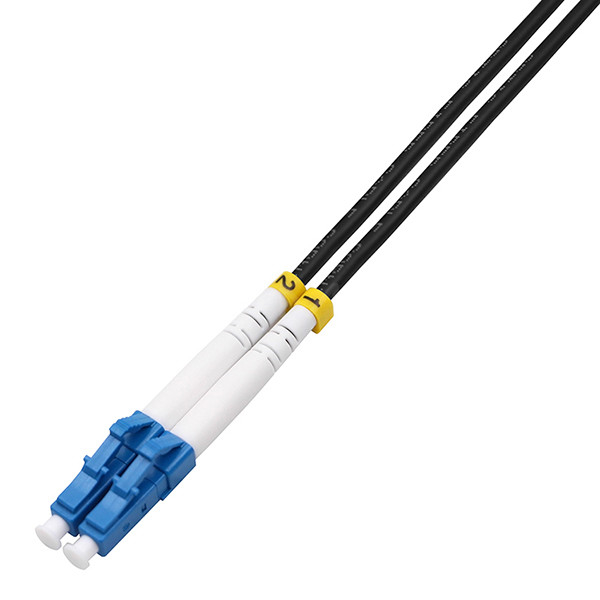

Conexión ODC al exterior a LC UPC 2 núcleos 9/125 OS2 G657A1 TPU chaqueta negra 4.8mm
Socket ODC exterior a LC UPC 2 núcleos 9/125 OS2 G657A1 TPU Black Jacket 4.8mm utilizado principalmente para la comunicación de fibra óptica en entornos al aire libre,Las tomas ODC son conectores diseñados específicamente para aplicaciones al aire libreEste cable de fibra óptica utiliza fibra monomodo, adecuado para la transmisión a larga distancia,que contiene 2 núcleos en su interiorLa cubierta exterior tiene una excelente resistencia al desgaste, resistencia a los rayos UV y resistencia al agua, y la apariencia negra puede resistir mejor la luz solar.Este cable de fibra óptica se utiliza generalmente para conectar equipos de red, centros de datos, y otras aplicaciones que requieren un ancho de banda alto y baja latencia. Los cables ODC de grado militar son fáciles de instalar para aplicaciones fijas o móviles y transmiten datos de forma fiable a largas distancias en condiciones ambientales adversas.
Características
1.Alto nivel de protección,A prueba de agua y de polvo
2. Alta velocidad y ancho de banda alto, modo único
3Transmisión a larga distancia
4Excelente resistencia al desgaste y resistencia a los rayos UV

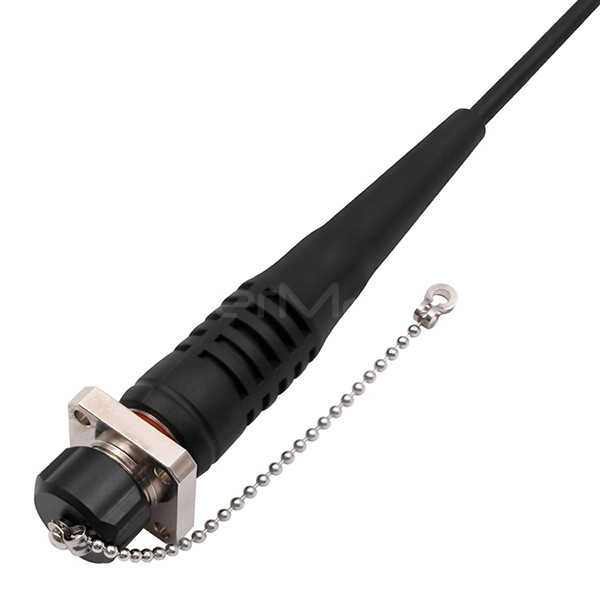

5. Excelente resistencia mecánica, el enchufe ODC puede soportar hasta 800N fuerza de tracción
6- Cumple con la ley RoHS.
Aplicación
1.Las solicitudes de FTTA
2Conexión de equipos de comunicación al aire libre y militares.
3Campo de petróleo, conexión de comunicación de la mina.
4Estación base de transmisión inalámbrica.
5- El sensor de fibra óptica.
6- Sistema de vigilancia de video.
7Control de señales ferroviarias.
Parámetros de las fibras
|
- No, no es así.
|
Las partidas
|
Unidad
|
Valor
|
|
1
|
Diámetro del núcleo
|
¿ Qué es eso?
|
9/125: G652D, G657A1, G657A2
62.5/125: OM1: 62.5
50/125: OM2, OM3, OM4, OM5
|
|
2
|
Diámetro del revestimiento
|
¿ Qué es eso?
|
125 ± 10
|
|
3
|
No circularidad del centro
|
%
|
≤ 6 años0
|
|
4
|
Revestimiento no circular
|
%
|
≤ 2 años0
|
|
5
|
Concentricidad del revestimiento del núcleo
|
¿ Qué es eso?
|
≤ 10
|
|
6
|
Diámetro del revestimiento
|
¿ Qué es eso?
|
245 ± 10
|
|
7
|
Concentricidad de revestimiento-revestimiento
|
¿ Qué es eso?
|
≤ 12 años5
|
|
8
|
El valor de las emisiones de CO2 se calculará en función de las emisiones de CO2 de los vehículos.
|
850 nm
|
No se aplican los requisitos siguientes:
|
3.0
|
|
1300 nm
|
No se aplican los requisitos siguientes:
|
1.0
|
|
1310 nm
|
No se aplican los requisitos siguientes:
|
0.35
|
|
1550 nm
|
No se aplican los requisitos siguientes:
|
0.22
|
Parámetros del cable
|
Las partidas
|
Valor
|
|
Número de fibras
|
2 o 4
|
|
El buffer
|
Diámetro
|
0.85 mm ± 0,05 mm
|
|
El material
|
LSZH
|
|
Cable Simpelx
|
Diámetro
|
2.0 mm ± 0,1 mm
|
|
El material
|
LSZH
|
|
El relleno
|
Diámetro
|
2.0 mm ± 0,1 mm
|
|
El material
|
LSZH
|
|
Miembro de la fuerza
|
Las demás
|
|
El chaqueta
|
El material
|
LSZH
|
|
El color
|
Negro
|
|
Peso del cable
|
Es una aproximación.
|
47 kg/km
|
Características mecánicas y ambientales
|
Las partidas
|
Unidos
|
Valor
|
|
Tensile (a largo plazo)
|
No
|
200
|
|
Tensile (a corto plazo)
|
No
|
400
|
|
Aplastamiento (a largo plazo)
|
N/10 cm
|
1100
|
|
Crumbar (a corto plazo)
|
N/10 cm
|
2200
|
|
Radius de curvatura (dinámico)
|
En el caso de los
|
20D
|
|
Radius de curvatura (estático)
|
En el caso de los
|
10D
|
|
Temperatura de la instalación
|
oC
|
-20 ~ +60
|
|
Temperatura de funcionamiento
|
oC
|
-30 ~ + 70
|
|
Temperatura de almacenamiento
|
oC
|
-30 ~ + 70
|
Especificación
| Tipo de cara de extremo |
UPC |
| Tipo de fibra |
G657A1 y sus derivados |
| Diámetro del cable |
5.0 mm |
| Pérdida de inserción |
≤ 0,3 dB |
| Pérdida de rendimiento |
≥ 50 dB |
| Atenuación a 1310 nm |
0.36 dB/km |
| Atenuación a 1550 nm |
0.22 dB/km |
| Resistencia a la tracción |
200/400N (a largo/corto plazo) |
| Resistencia al aplastamiento |
Las condiciones de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de la energía. |
| Temperatura de trabajo |
-40 ~ +70oC
|
| Temperatura de almacenamiento |
-40 ~ +70oC |
| Temperatura de funcionamiento |
-10 ~ +50oC |
| Duración |
Personalizado |
Preguntas frecuentes
P1: ¿Cuál es la garantía del cable de parche de fibra de FiberMania?
R: FiberMania garantiza que todos los cables de parche de fibra suministrados están libres de defectos de material y mano de obra durante un período de cinco (5) años a partir de la fecha de suministro.Todos los cables de fibra óptica a granel están perfilados UL y cada cable está 100% probado.
P2: ¿Es posible personalizar la información de nuestra marca en su cable de fibra?
R: Sí, podemos imprimir su nombre de marca en nuestra chaqueta de cable y se solicita una longitud total de cable de 1KM.
P3: ¿Puede hacer una prueba de interferómetro 3D?
R: Sí, hacemos la prueba 3D según la solicitud de nuestro cliente, podemos tener una tasa de aprobación superior al 90% e incluso al 100% si es necesario.
P4: ¿Cuál es su MOQ de sus productos?
R: Solo tenemos MOQ para algunos pedidos especiales de cable personalizados, solicitamos 1 km como la longitud total del cable a granel, puede considerar almacenar el cable a granel con nosotros para su producción de pedido urgente.
P5: ¿Están disponibles muestras gratuitas de usted?
R: Sí, siempre estamos encantados de ofrecer las muestras gratuitas para todos los proyectos de nuestros clientes siempre que el costo total sea inferior a 50 dólares estadounidenses.
P6: ¿Acepta pedidos OEM y ODM?
R: Absolutamente sí, hemos estado haciendo servicios OEM desde que empezamos en este negocio, y para cada diseño de etiqueta, impresión, bolsa y cartón, siempre lo tratamos en serio y lo hacemos bien.Nuestros ingenieros pueden ayudarle con su diseño actual e incluso puede abrir la nueva herramienta para su proyecto específico.
