Descripción de producto

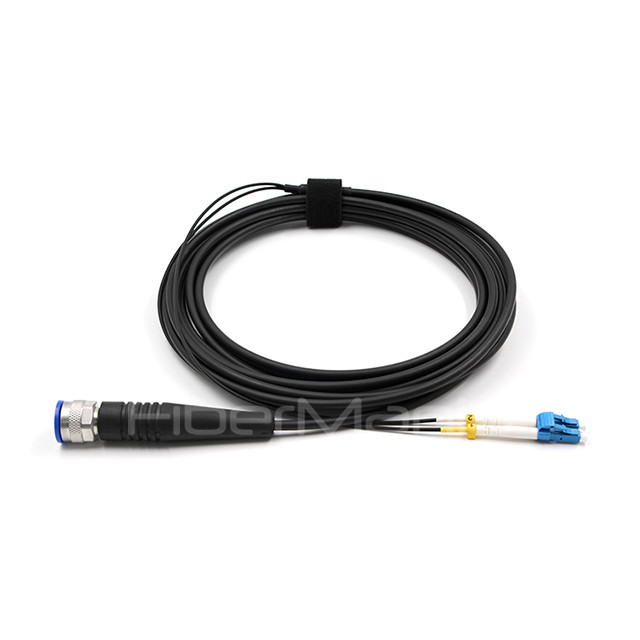

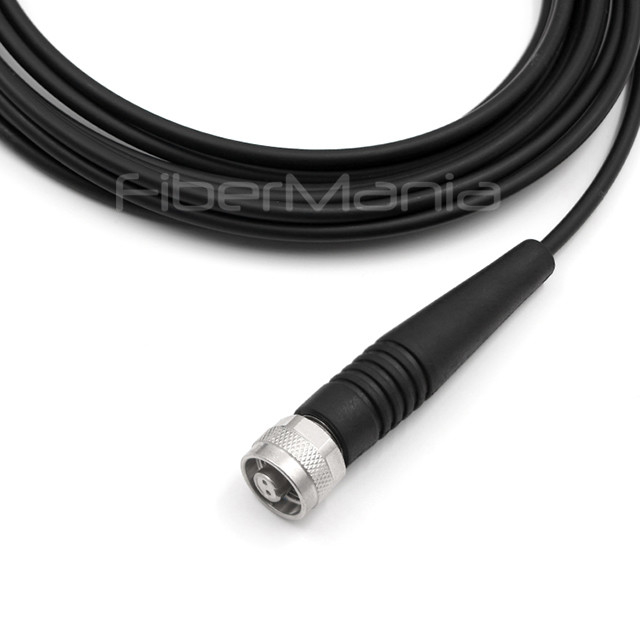

RDC Enchufe a LC/UPC 2 núcleos 9/125 OS2 G657A1 Cordón de parche de chaqueta TPU

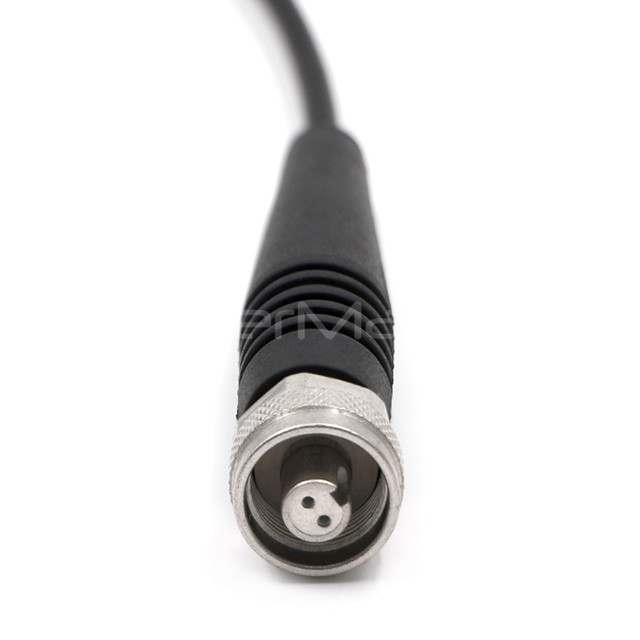

RDC Plug es un conector de fibra óptica de bajo costo y alta densidad comúnmente utilizado en redes FTTH, utilizado principalmente para la distribución de fibra del operador (como splitters, cajas terminales).adecuado para el cableado de alta densidadSus ventajas se encuentran en su pequeño tamaño, su idoneidad para una instalación de alta densidad y su fácil enchufe y desenchufe, su idoneidad para un despliegue rápido y su bajo coste.con una capacidad de transmisión superior a 20 W,.
Características del cable de fibra óptica de datos
1. RDC Plug diseño compacto, adecuado para el cableado de alta densidad

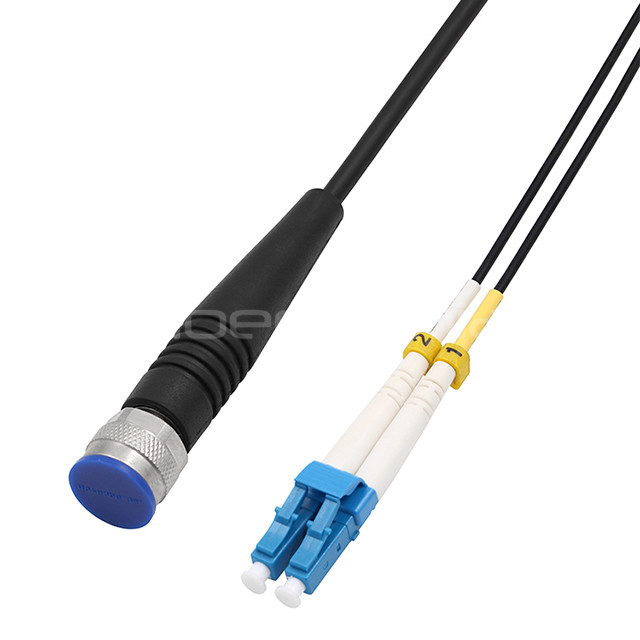

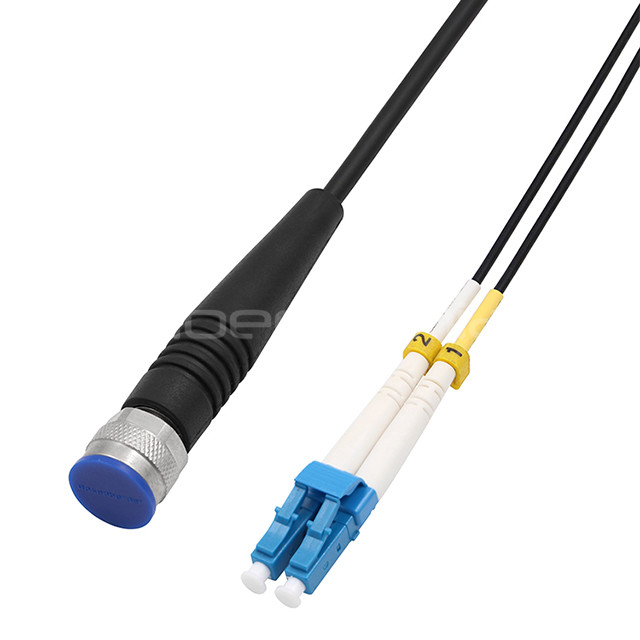

2Interfaz LC dúplex estándar, compatible con módulos ópticos, marcos de distribución ODF y otros equipos.
3El pulido UPC garantiza una baja pérdida de retorno (≥ 50 dB) y es adecuado para la transmisión en un solo modo.
4. G. 657A1 Fibra antidoblaje, insensible a la flexión (radio de flexión mínimo 7,5 mm), adecuada para el cableado en espacios estrechos.
5. Capa exterior de TPU, resistente a los rayos UV, resistente a altas y bajas temperaturas, a prueba de humedad y al polvo, adecuada para escenas al aire libre / interiores.
Aplicación del cable de fibra óptica de datos
1. redes FTTH (fibra óptica para el hogar)
2Distribución de fibra al aire libre
3. Despliegues de telecomunicaciones e ISP
4Conexión de los ODF (marcos ópticos de distribución) a las instalaciones de los clientes
Parámetros de las fibrasde cable de parche óptico
|
- No, no es así.
|
Las partidas
|
Unidad
|
Valor
|
|
1
|
Diámetro del núcleo
|
¿ Qué es eso?
|
9/125: G652D, G657A1, G657A2
62.5/125: OM1: 62.5
50/125: OM2, OM3, OM4, OM5
|
|
2
|
Diámetro del revestimiento
|
¿ Qué es eso?
|
125 ± 10
|
|
3
|
No circularidad del centro
|
%
|
≤ 6 años0
|
|
4
|
Revestimiento no circular
|
%
|
≤ 2 años0
|
|
5
|
Concentricidad del revestimiento del núcleo
|
¿ Qué es eso?
|
≤ 10
|
|
6
|
Diámetro del revestimiento
|
¿ Qué es eso?
|
245 ± 10
|
|
7
|
Concentricidad de revestimiento-revestimiento
|
¿ Qué es eso?
|
≤ 12 años5
|
|
8
|
El valor de las emisiones de CO2 se calculará en función de las emisiones de CO2 de los vehículos.
|
850 nm
|
No se aplican los requisitos siguientes:
|
3.0
|
|
1300 nm
|
No se aplican los requisitos siguientes:
|
1.0
|
|
1310 nm
|
No se aplican los requisitos siguientes:
|
0.35
|
|
1550 nm
|
No se aplican los requisitos siguientes:
|
0.22
|
Parámetros del cable
|
Las partidas
|
Valor
|
|
Número de fibras
|
2 o 4
|
|
El buffer
|
Diámetro
|
0.85 mm ± 0,05 mm
|
|
El material
|
LSZH
|
|
Cable Simpelx
|
Diámetro
|
2.0 mm ± 0,1 mm
|
|
El material
|
LSZH
|
|
El relleno
|
Diámetro
|
2.0 mm ± 0,1 mm
|
|
El material
|
LSZH
|
|
Miembro de la fuerza
|
Las demás
|
|
El chaqueta
|
El material
|
LSZH
|
|
El color
|
Negro
|
|
Peso del cable
|
Es una aproximación.
|
47 kg/km
|
Características mecánicas y ambientales
|
Las partidas
|
Unidos
|
Valor
|
|
Tensile (a largo plazo)
|
No
|
200
|
|
Tensile (a corto plazo)
|
No
|
400
|
|
Aplastamiento (a largo plazo)
|
N/10 cm
|
1100
|
|
Crumbar (a corto plazo)
|
N/10 cm
|
2200
|
|
Radius de curvatura (dinámico)
|
En el caso de los
|
20D
|
|
Radius de curvatura (estático)
|
En el caso de los
|
10D
|
|
Temperatura de la instalación
|
oC
|
-20 ~ +60
|
|
Temperatura de funcionamiento
|
oC
|
-30 ~ + 70
|
|
Temperatura de almacenamiento
|
oC
|
-30 ~ + 70
|
Especificación
| Tipo de cara de extremo |
UPC |
| Tipo de fibra |
G657A1 y sus derivados |
| Diámetro del cable |
4.8 mm |
| Pérdida de inserción |
≤ 0,3 dB |
| Pérdida de rendimiento |
≥ 50 dB |
| Atenuación a 1310 nm |
0.36 dB/km |
| Atenuación a 1550 nm |
0.22 dB/km |
| Resistencia a la tracción |
200/400N (a largo/corto plazo) |
| Resistencia al aplastamiento |
Las condiciones de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de la energía. |
| Temperatura de trabajo |
-40 ~ +70oC
|
| Temperatura de almacenamiento |
-40 ~ +70oC |
| Temperatura de funcionamiento |
-10 ~ +50oC |
| Nivel de protección |
Protección IP67 |
| Duración |
Personalizado |
Preguntas frecuentes
P1: ¿Cuál es la garantía del cable de parche de fibra de FiberMania?
R: FiberMania garantiza que todos los cables de parche de fibra suministrados están libres de defectos en el material y la mano de obra durante un período de cinco (5) años a partir de la fecha de suministro.Todos los cables de fibra óptica a granel están perfilados UL y cada cable está 100% probado.
P2: ¿Es posible personalizar la información de nuestra marca en su cable de fibra?
R: Sí, podemos imprimir su nombre de marca en nuestra chaqueta de cable y se solicita una longitud total de cable de 1KM.
P3: ¿Puede hacer una prueba de interferómetro 3D?
R: Sí, hacemos la prueba 3D según la solicitud de nuestro cliente, podemos tener una tasa de aprobación superior al 90% e incluso al 100% si es necesario.
P4: ¿Cuál es su MOQ de sus productos?
R: Solo tenemos MOQ para algunos pedidos especiales de cable personalizados, solicitamos 1 km como la longitud total del cable a granel, puede considerar almacenar el cable a granel con nosotros para su producción de pedido urgente.
P5: ¿Están disponibles muestras gratuitas de usted?
R: Sí, siempre estamos encantados de ofrecer las muestras gratuitas para todos los proyectos de nuestros clientes siempre que el costo total sea inferior a 50 dólares estadounidenses.
P6: ¿Acepta pedidos OEM y ODM?
R: Absolutamente sí, hemos estado haciendo servicios OEM desde que comenzamos en este negocio, y para cada diseño de etiqueta, impresión, bolsa y cartón, siempre lo tratamos en serio y lo hacemos bien.Nuestros ingenieros pueden ayudarle con su diseño actual e incluso puede abrir la nueva herramienta para su proyecto específico.
