Descripción de producto

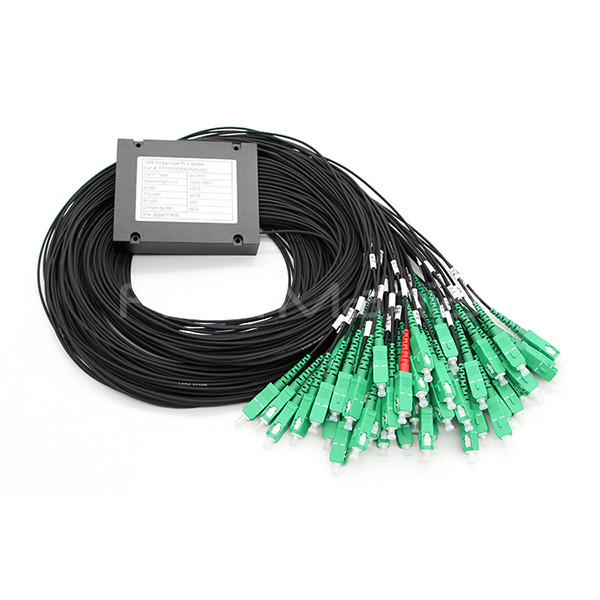

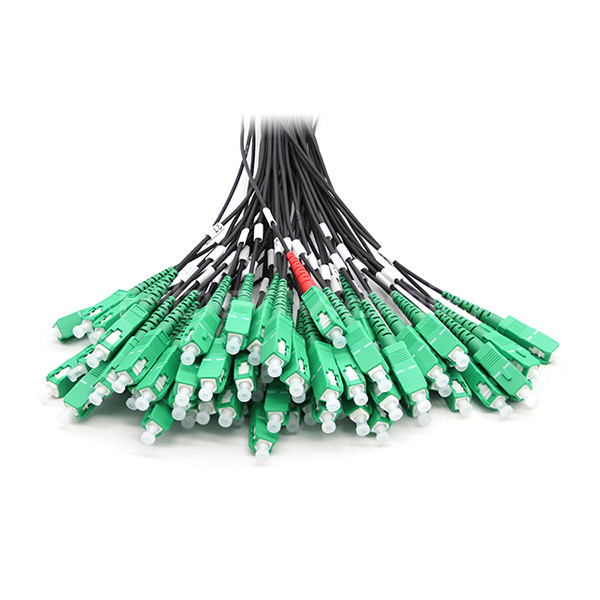

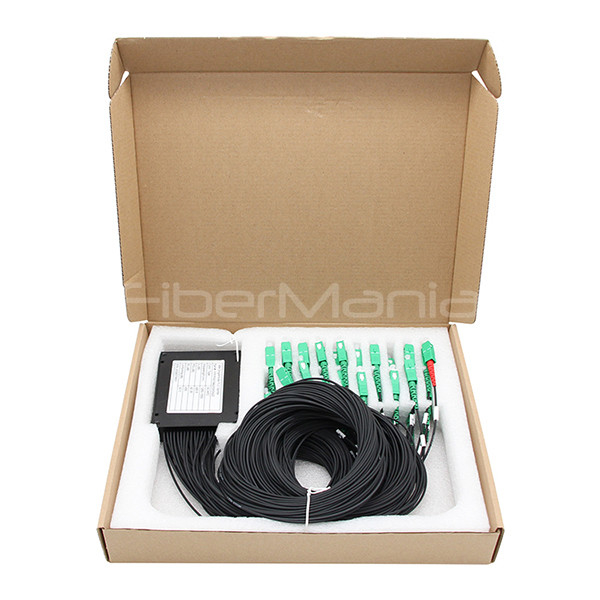

1X64 PLC Splitter con módulo ABS Entrada de salida 2.0mm LSZH Negro con conectores de fibra SC APC
El separador de PLC es un dispositivo basado en la tecnología de circuito de ondas de luz planas, utilizado principalmente para distribuir señales ópticas de entrada a múltiples puertos de salida,facilitar una conectividad eficiente en los sistemas de comunicación de fibra ópticaEste tipo de divisor emplea microestructuras de guía de ondas integradas, utilizando los principios de interferencia óptica y acoplamiento para lograr una distribución uniforme de las señales de luz.asegurando que cada puerto de salida reciba una cantidad relativamente igual de potencia óptica. Típicamente construidos con materiales de silicio o cuarzo de alta calidad, los separadores PLC cuentan con un diseño compacto que admite varias configuraciones, como 1 × 2, 1 × 4 y 1 × 8,hacerlos adaptables a diferentes requisitos de aplicación.
Características
1.Baja pérdida de inserción
2Pérdida dependiente de la polarización baja
3Excelente estabilidad ambiental
4Excelente estabilidad mecánica
5. Telcordia GR-1221 y GR-1209
6- Conectores opcionales de terminación a petición
7Disponible en fibras de 250um y 900um, de 2 mm o 3 mm
Aplicaciones
1.La Comisión considerará que las medidas adoptadas por el Estado miembro afectado no constituyen ayuda estatal en el sentido del artículo 107 del Tratado.
2. Redes de área local (LAN)
3Equipo de ensayo
4. CATV
5. Redes ópticas pasivas analógicas/digitales (PON)
Especificaciones
| Parámetros |
1×2 |
1x4 |
1 × 8 |
1×16 |
1×32 |
1 × 64 |
1×128 |
| longitud de onda (nm) |
1260 a 1650 |
| Tipo de fibra |
G657A 1o definido a medida |
| longitud de la cola de cerdo ((m) |
1.0(±0.1) o definido a medida |
| Pérdida de inserción (dB) |
≤ 3 años8 |
≤ 7 años2 |
≤ 10 años3 |
≤ 13 años6 |
≤ 16 años9 |
≤ 20 años4 |
≤ 23 años5 |
| Uniformidad de la pérdida (dB) |
el máximo |
≤ 08 |
≤ 10 |
≤ 12 |
≤ 15 |
≤ 18 |
≤ 2 años0 |
≤ 2 años0 |
| Pérdida de retorno (dB) |
mínimo |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| PDL (dB) |
el máximo |
≤ 02 |
≤ 02 |
≤ 03 |
≤ 03 |
≤ 04 |
≤ 04 |
≤ 04 |
| Directividad |
mínimo |
≥ 55 años |
| Pérdida relacionada con la longitud de onda (dB) |
el máximo |
≤ 06 |
≤ 06 |
≤ 06 |
≤ 08 |
≤ 10 |
≤ 10 |
≤ 12 |
| Temperatura de trabajo ( oC) |
-40 ~ 85 |
| Temperatura de almacenamiento ( oC) |
-40 ~ 85 |
| Fibra desnuda |
40 × 4 × 4 |
50 × 7 × 4 |
60 × 12 × 4 |
120*26*10 |
| Tamaño del paquete ABS ((LxWxH) mm |
100 × 80 × 10 |
120 × 80 × 18 |
140×115×18 |
150*130*25 |
| Tamaño del paquete pequeño ((Lx W x H) mm |
55 × 7 × 4 |
60 × 12 × 4 |
80 × 20 × 6 |
100 × 40 × 6 |
120*50*12 |
| 2X N(N≥2) |
| Parámetros |
2 por 2 |
2 por 4 |
2 por 8 |
2×16 |
2×32 |
2×64 |
2×128 |
| longitud de onda (nm) |
1260 a 1650 |
| Tipo de fibra |
G657A 2 o definido a medida |
| longitud de la cola de cerdo ((m) |
1.0(±0.1) o definido a medida |
| Pérdida de inserción (dB) |
≤ 4 años2 |
≤ 7 años5 |
≤ 10 años6 |
≤ 13 años9 |
≤ 17 años2 |
≤ 20 años8 |
≤ 23 años8 |
| Uniformidad de la pérdida (dB) |
el máximo |
≤ 08 |
≤ 10 |
≤ 12 |
≤ 15 |
≤ 18 |
≤ 2 años0 |
≤ 2 años0 |
| Pérdida de retorno (dB) |
mínimo |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| PDL (dB) |
el máximo |
≤ 02 |
≤ 02 |
≤ 03 |
≤ 03 |
≤ 04 |
≤ 04 |
≤ 04 |
| Directividad |
mínimo |
≥ 55 años |
| Pérdida relacionada con la longitud de onda (dB) |
el máximo |
≤ 06 |
≤ 06 |
≤ 06 |
≤ 08 |
≤ 10 |
≤ 10 |
≤ 12 |
| Temperatura de trabajo ( oC) |
-40 ~ 85 |
| Temperatura de almacenamiento ( oC) |
-40 ~ 85 |
| Fibra desnuda |
50 × 4 × 4 |
50 × 7 × 4 |
60 × 12 × 4 |
120*26*10 |
| Tamaño del paquete ABS ((LxWxH) mm |
100 × 80 × 10 |
120 × 80 × 18 |
140×115×18 |
150*130*25 |
| Tamaño del mini paquete ((LxWxH) mm |
60 × 7 × 4 |
60 × 12 × 4 |
80 × 20 × 6 |
100 × 40 × 6 |
120*50*12 |
Preguntas frecuentes
P1: ¿Es este divisor rígido? ¿Se puede colocar en un gabinete PON al aire libre y tolerar temperaturas por debajo de -20 grados Fahrenheit y hasta 100 grados Fahrenheit?
R: Hola, para el divisor que mencionó, su temperatura de funcionamiento es de -40 ~ 85 ° C,que puede satisfacer sus requisitos -- temperaturas por debajo de -20 grados Fahrenheit y hasta 100 grados Fahrenheit (aproximadamente -30 ° C ~ 38 ° C)Pero este divisor está diseñado para uso en interiores, no te recomiendo usarlo en exteriores.
P2: ¿Qué es la pérdida del divisor?
R: Los separadores de PLC causarán una pérdida de potencia óptica.
P3: ¿Cuál es su valor de directividad?
R: Su valor de directividad es superior a 55 dB.
P4: ¿Cuál es su MOQ de sus productos?
R: Solo tenemos MOQ para algunos pedidos especiales de cable personalizados, solicitamos 1 km como la longitud total del cable a granel, puede considerar almacenar el cable a granel con nosotros para su producción de pedido urgente.
P5: ¿Están disponibles muestras gratuitas de usted?
R: Sí, siempre estamos encantados de ofrecer las muestras gratuitas para todos los proyectos de nuestros clientes siempre que el costo total sea inferior a 50 dólares estadounidenses.
P6: ¿Acepta pedidos OEM y ODM?
R: Absolutamente sí, hemos estado haciendo servicios OEM desde que empezamos en este negocio, y para cada diseño de etiqueta, impresión, bolsa y cartón, siempre lo tratamos en serio y lo hacemos bien.Nuestros ingenieros pueden ayudarle con su diseño actual e incluso puede abrir la nueva herramienta para su proyecto específico.
