Descripción de producto

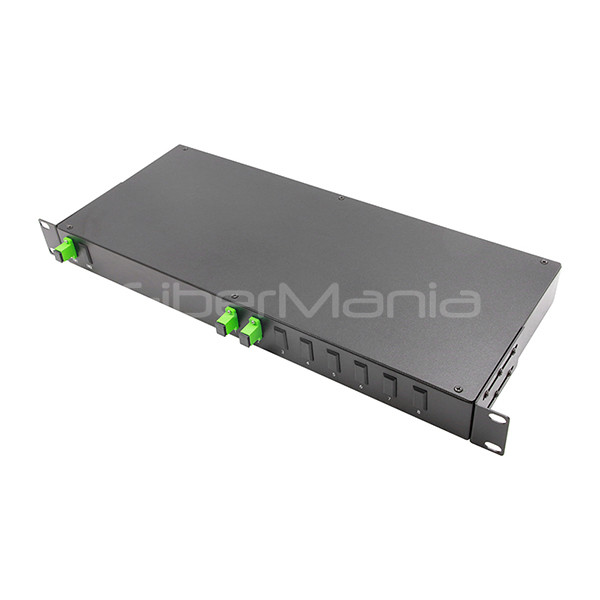

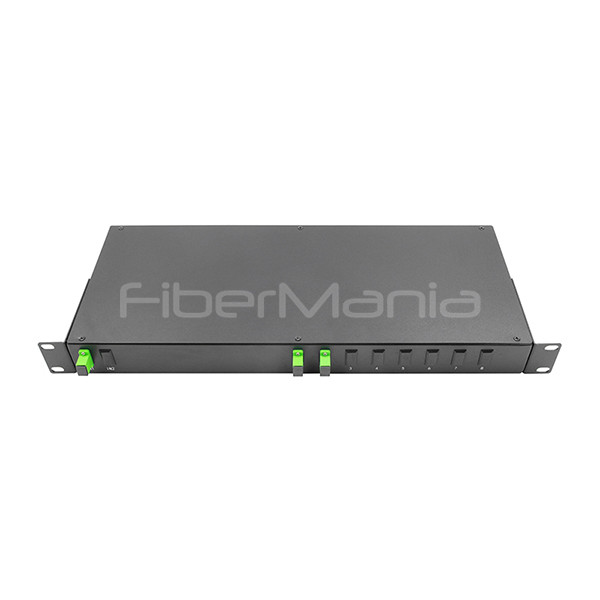

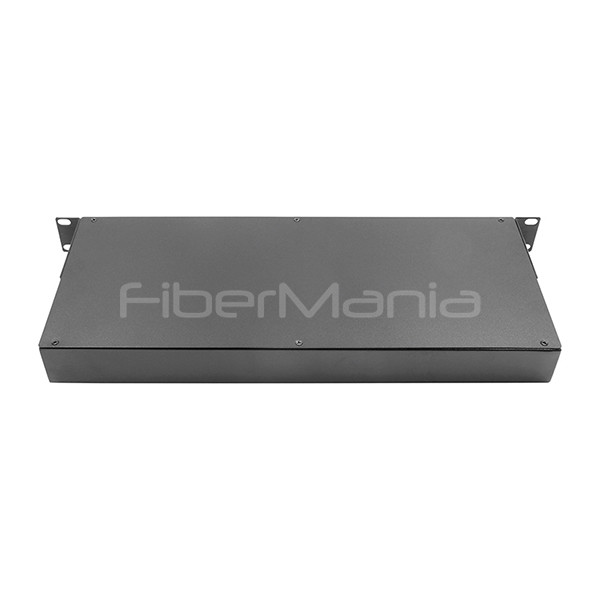

1U 19 Rack Mount Optical PLC Splitter con conectores y adaptadores APC 1 × 2 SC cargados
(Tipo de bastidor: no se puede elegir conector, SC/UPC, SC/APC...FC).Los splitters PLC (Planar Lightwave Circuit) son splitters de modo único con una relación de división uniforme de una fibra de entrada a múltiples fibras de salidaSe basa en la tecnología de circuito de ondas de luz planas y proporciona una solución de distribución de luz de bajo costo con un factor de forma pequeño y una alta confiabilidad.,incluidos los separadores PLC de fibra de 1 × 2 a 1 × 64 y 2 × 2 a 2 × 64 tipo Rack Mount 1U. Todos ellos con un rendimiento óptico superior,alta estabilidad y alta fiabilidad para cumplir con diversos requisitos de aplicación.
Características
1.Largura de onda de la operación de banda ancha
2Baja pérdida de inserción
3. PDL baja
4Diseño compacto
5Buena uniformidad de canal a canal
6Alta fiabilidad y estabilidad
7Pasó la prueba de confiabilidad del núcleo Telcordia GR-1209
8Aprobar la prueba de fiabilidad del núcleo Telcordia GR-1221
9- Cumplimiento de la Directiva RoHS
Aplicaciones
1.Red de acceso de fibra óptica
2. Red de fibra óptica pasiva
3Red de televisión por cable
4Comunicación digital
5Sistema de detección de fibra óptica
6Equipo de ensayo
Especificaciones
| Punto de trabajo |
Unidad |
Parámetro |
| Largura de onda de funcionamiento |
(nm) |
1260 ~ 1650 |
| 1×N PLC Splitter (dispositivo de separación de comandos) |
- ¿Qué quieres decir? |
1×2 |
1x4 |
1 × 8 |
1×16 |
1 × 64 |
1×128 |
| Pérdida de inserción |
Se aplicará el método de evaluación de la calidad. |
(dB) |
3.8/4.0 |
7.0/7.4 |
10.5/10. ¿Qué quieres decir?7 |
13.6/13.9 |
21/21. ¿Qué quieres decir?5 |
24 horas al día.5 |
| Uniformidad |
Se aplicará el procedimiento siguiente: |
(dB) |
0.6/0 por ciento.6 |
0.6/0 por ciento.7 |
0.8/1.0 |
0.9/1.2 |
1.7/1. ¿Qué es eso?9 |
2.2/2.5 |
| Pérdida de retorno |
En el caso de las |
(dB) |
55 |
| PDL |
Se aplicará el procedimiento siguiente: |
(dB) |
0.15 y 0.25 |
0.15 y 0.25 |
0.2/0.25 |
0.2/0.3 |
0.25/0.35 |
0.4 / 0.45 |
| 2×N Divididor de PLC |
- ¿Qué quieres decir? |
2 por 2 |
2 por 4 |
2 por 8 |
2×16 |
2×64 |
- ¿Qué quieres decir? |
| Pérdida de inserción |
Se aplicará el procedimiento siguiente: |
(dB) |
4.0/4.3 |
7.4 / 7.6 |
10.7/11.0 |
El 14/14.5 |
21.4/21.9 |
- ¿Qué quieres decir? |
| Uniformidad |
Se aplicará el procedimiento siguiente: |
(dB) |
0.9/1.1 |
1.0/1.2 |
1.0/1.2 |
1.2/1.5 |
2.0 y 2.3 |
- ¿Qué quieres decir? |
| Pérdida de retorno |
En el caso de las |
(dB) |
55 |
| PDL |
Se aplicará el procedimiento siguiente: |
(dB) |
0.25/0.3 |
0.25/0.3 |
0.25/0.3 |
0.3/0.35 |
0.35 y 0.4 |
- ¿Qué quieres decir? |
| Tipo de fibra |
- ¿Qué quieres decir? |
La UIT-T G657A1, G657A2 |
| Estabilidad de temperatura (~ 40 °C a 85 °C) |
Se trata de: |
(dB) |
0.5 (típico 0.3) |
| Temperatura de funcionamiento |
(oC) |
-40 ~ 85 |
| Temperatura de almacenamiento |
(oC) |
-40 ~ 85 |
Preguntas frecuentes
P1: Sé que se espera un retraso de propagación de ~ 5 nanosegundos por metro de fibra de modo único.
R: No, tanto FBT como PLC no tienen problemas de retraso.
P2: ¿Viene con divisores internos?
R: Sí, lo compré.
P3: ¿Puede hacer una prueba de interferómetro 3D?
R: Sí, hacemos la prueba 3D según la solicitud de nuestro cliente, podemos tener una tasa de aprobación superior al 90% e incluso al 100% si es necesario.
P4: ¿Cuál es su MOQ de sus productos?
R: Solo tenemos MOQ para algunos pedidos especiales de cable personalizados, solicitamos 1 km como la longitud total del cable a granel, puede considerar almacenar el cable a granel con nosotros para su producción de pedido urgente.
P5: ¿Están disponibles muestras gratuitas de usted?
R: Sí, siempre estamos encantados de ofrecer las muestras gratuitas para todos los proyectos de nuestros clientes siempre que el costo total sea inferior a 50 dólares estadounidenses.
P6: Tengo un splitter SC, y quiero extender la longitud del cable ahora. ¿Puedo usar un adaptador y fibra óptica SC para hacerlo? ¿Esto afectará la atenuación de la señal y la pérdida de inserción?Es mejor usar un cable de buena calidad para disminuir el impacto..
